| 产品特性：液位显示器 | 是否进口：否 | 产地：安徽 |
| 加工定制：是 | 品牌：东方德控 | 型号：WH311 |
| 类型：投入式液位变送器 | 测量范围：0-10 | 测量精度：0.25 |
| 材质：316L | 电源：220V | 输出信号：4-20mA |
| 测量介质：液体 | 系列：WH311 | 物料编号：65653923 |
消防水池、高位水箱液位监控系统图
注:显示装置能发出报管弱电系统的电源及信号引出、入端设过电压保护装置，由该子项的设备承包商配置。
4个消防水塔就地液位显示及自动补水方案设计

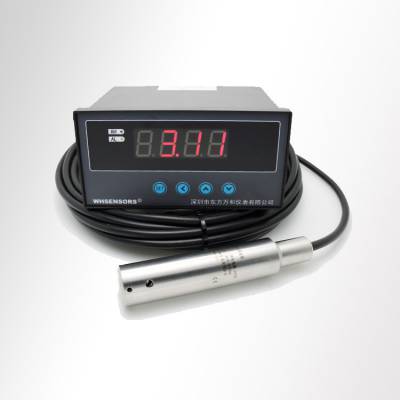

解决方案每个水塔采用WH311液位变送器一台，并配WH6数字显示控制表两台（就地显示一台加远传到消防控制一台）。
实现自动补水智能化控制是WH311智能液位控制器一项重要的应用,主要是利用显示器高低液位报警的继电器开关量输出信号结合回差值设定来控制的，在进水管上加同管径的电磁阀。中间延长线采用2*1.5平方两芯屏蔽电缆延长。
消防电源
RS485 通信线至火灾报警控制器
液位显示装置
消防水池渡位
高位水箱液位
设于消防控制室
预留信号线、电源线至消防水池液位传感器
