| 产品特性：水位传感器 | 是否进口：否 | 产地：安徽 |
| 加工定制：是 | 品牌：东方德控 | 型号：WH311 |
| 类型：投入式液位变送器 | 测量范围：0-10 | 测量精度：0.25 |
| 材质：316L | 电源：220V | 输出信号：4-20mA |
| 测量介质：液体 | 系列：WH311 | 物料编号：65653923 |

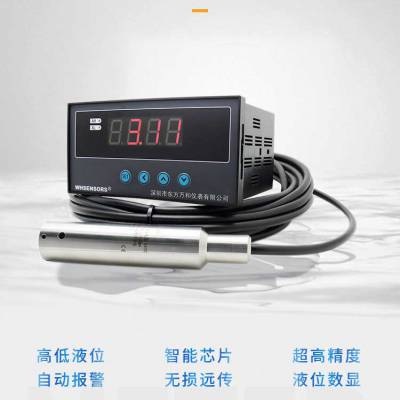

消防专用液位传感器
液位数显监控仪
单液位显示器控制箱WH311、量程0-20米、导线40米 (深圳市东方万和仪表)
WH6-T (深圳市东方万和仪表)
两个定制箱体H400*W300*D200mm、壁厚5mm、每个箱体安装2个高低液位声光报警器1个电源开关、标识牌 (深圳市东方万和仪表)消防水池
4~20mA.DC
编号:C2液位输出信号
高位消防水箱
220V消防电源E
编号:C1
消防水泵房
液位显示报警信号箱
4~20mA.DC
消防水池液位
溢流水位 低水位 ***水位
编号:C3液位输出信号
编号:C4引至消防水泵控制柜:***水位报警信号
天面
消防电源
编号:C1
主门卫
液位显示报警信号箱
消防水池液位 高位水箱液位
高位水箱
溢流水位
低水位 ***水位
消防水池
潘流水位低水位***水位
电源开关消音
投入式静压液位变送器《11D703-2》第20页
线型说明
4~20mADC
编号:C2液位输出信号
~20V消防电源
编号:C
液位显示报警信号箱
4~20mADC
消防水池液位
编号:C3液位输出信号
溢流水位 低水位 ***水位
电源开关
编号:C
***水位开阀，高水位关阀信号
C1:电源线，引自消防配电箱
RVVP2*1.5
C2、C3: 模拟信号线，接液位变送器
RVVP-2x1.5
C4: ***液位报警信号，引至消防水泵控制柜2x(RVVP-2x1.5)
C5:开关量信号线，接电磁阀或电动阀
RVVP-4x1.5
液位变送器安装方式
消防水池、高位水箱液位显示报警原理图
